在工業平臺、走廊、設備支撐等工程中，鋼格板的結構穩定性直接關系到安全性和可靠性。焊縫質量是決定其綜合性能的重要環節之一。鋼格板由承重扁鋼和橫桿交叉焊接而成，焊點數量大，遍布密集。一旦焊縫不牢固或空焊，在使用中可能會松動、變形甚至破裂。但很多采購或驗收人員對焊縫質量缺乏基本的判斷標準，僅靠外觀粗略查詢容易忽略隱患。掌握鋼格板焊接標準是保證產品可靠性的重要一步。

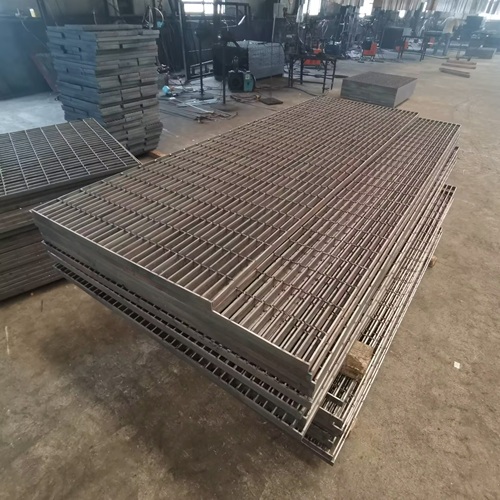

一、鋼格板焊接方法決定結構特性
高壓電阻焊工藝廣泛應用于
鋼格板中，是一種生產效率高的焊接工藝。
扁鋼與橫桿通過電流加熱和機械壓力在交接點焊接連接；
焊接操作不需要額外的焊條，焊點對稱，強度大；
正規廠家使用專用焊機，確保每個焊點都能達到冶金結合。
該工藝具有焊點牢固、熱影響面積小、整體整齊等優點，是判斷質量的前提。
二、鋼格板焊點應圓潤連續，無漏焊空焊
合格的焊點是
鋼格板承載力的保證。
每個交接點都應有清晰可見的熔核，焊點表面圓潤，無裂紋，無氣孔；
焊點分布均勻，沿扁鋼方向間隔一致，符合設計要求；
重點檢查邊角區域，這些位置受力較大，不得有漏焊或焊偏；
橫桿兩側應與邊板完全焊接，避免松動脫落。
基本上可以通過看或觸摸來檢查，必要時可以依靠放大鏡來觀察細節。
三、鋼格板扁鋼與橫桿貼合緊密，無虛接
焊接前，扁鋼必須與橫杠緊密接觸，以免影響導電和焊接效果。
正常情況下，橫杠應靠近扁鋼側，間隙不得超過0.5mm；
若有明顯間隙，即使表面有焊痕，也可能只是“搭焊”，具體強度不足；
特別注意扭曲方鋼與扁鋼的結合面，由于接觸面小，更容易發生空焊。
不良焊點在長期荷載下容易疲勞開裂，需要密切關注。
四、鋼格板焊縫無明顯缺點，表面處理得當
焊接后，整體外觀也反映了技術水平。
不得有明顯的焊疤、濺出、錯口或燒穿；
焊接后表面應平整，無明顯收縮或變形；
切割邊緣整齊，無毛刺或殘渣；
熱
鍍鋅后，鋅層均勻覆蓋，焊縫區域無滲漏或變黑。
雖然外觀并不直接決定強度，但可以間接反映生產管理是否規范。
五、鋼格板機械性能應當符合規定
除外觀外，對接焊縫的機械性能也應合格。
正規廠家將進行取樣拉力試驗，確保焊點的抗壓強度不低于母材的70%；
橫杠應能承受規定的側向力而不脫落；
對于輕載或振動環境中使用的
鋼格板，建議提供焊接工藝評價報告。
雖然這些數據不方便現場檢測，但在購買時可以作為技術標準提出。

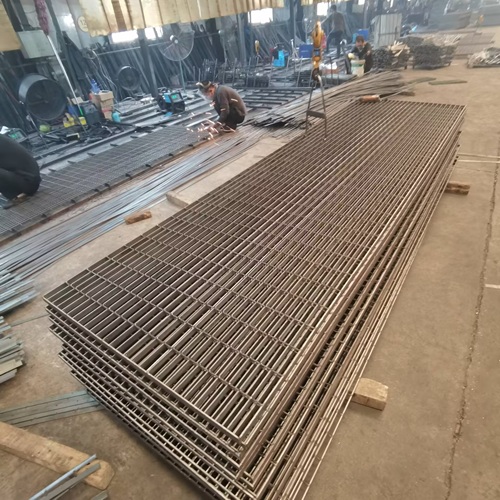

六、鋼格板焊接順序及整體結構穩定性
如果焊接順序不當，大型
鋼格板可能會產生熱應力或變形。
應采用對稱焊接或分段跳焊法，以減少熱膨脹；
成品板應放置無翹角，對角誤差應控制在合理范圍內；
幾塊拼湊時，接縫處的焊點應連續連接，以保證全面性。
整齊的結構是焊接工藝操作的良好體現。
七、鋼格板驗收時如何快速判斷？
在無專用設備的情況下，可以通過以下方式進行分析判斷：
估計檢查：逐行檢查焊點是否完整，分布是否均勻，是否有明顯缺焊；
敲擊聲：用小錘輕敲橫桿頂部，聲音清晰正常，低沉可能有空焊；
手掰試驗：在非關鍵區域輕掰橫杠，不得松動或旋轉；
收集資料：規定廠家提供質量檢驗報告或焊接工藝表明。
發現問題應及時溝通，防止批量使用后維修。
